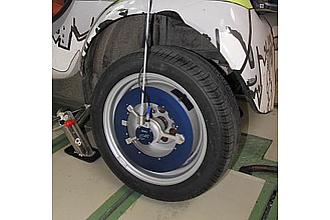

Detailbild zu : 6-Komponenten-Messrad

6-Komponenten-Messrad

Otto-von-Guericke-Universität Magdeburg

Fakultät für Maschinenbau

Institut für Werkstoffe, Technologien und Mechanik

Universitätsplatz 2

39106 Magdeburg

Tel.:+49 391 6757071

https://www.iwtm.ovgu.de/

elmar.woschke@ovgu.de
Gerätebeschreibung
Messung von Radlasten (Kräfte und Momente) während der Fahrt.

Das WFT-CX Massrad kann vom Kleinwagen (minimale Felgengröße: 14 Zoll) bis hin zur großen Limousine, aber speziell auch an SUVs und Kleinlastern (maximaler Nabendurchmesser: 5,5 Zoll) eingesetzt werden. Neben der wasserdichten Ausführung ist hierfür vor allem auch die Stoßfestigkeit bis 50g maßgeblich, was erstmals Versuche mit Schwellenüberfahrten („speed bumps“) erlaubt. Der kühltechnisch optimierte Aufbau in Verbindung mit der guten Wärmeleitung des Alu-Messkörpers vermeidet übermäßigen Wärmeeintrag selbst bei Vollbremsungen. Zum Beispiel wurden mit den Messrädern über 20 Bremsversuche (Beschleunigung auf 150 km/h mit anschließender Vollbremsung) durchgeführt: Die Temperatur des Messkörpers hat dabei die 50°C Grenze nicht überschritten. Die gesamte Signalaufbereitung ist für einen Temperaturbereich von -40°C bis +105°C ausgelegt. Das alles resultiert in einem wesentlich breiteren Anwendungsspektrum, das nun auch Brems-, Komfort- und Reifentests mit ein und derselben Messradkonfiguration einschließt.
