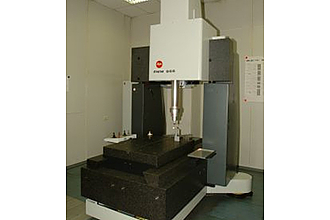

Detailbild zu :  CNC Koordinaten-Messmaschine PMM 866

CNC Koordinaten-Messmaschine PMM 866

Otto-von-Guericke-Universität Magdeburg

Fakultät für Maschinenbau

Institut für Fertigungstechnik und Qualitätssicherung

G12

Universitätsplatz 2

39106 Magdeburg

Tel.+49 391 6758568

Fax:+49 391 6742370

Gerätebeschreibung
- vier Koordinaten (x, y, z, j (Drehtisch aufsetzbar))
- messender Tastkopf, Scanning möglich
- Meßvolumen: 800x600x600 mmł
- Unsicherheit (Achse) u95 = (0.5 + L[mm]/600) [µm]
- Unsicherheit (Raum) u95 = (0.8 + L[mm]/400) [µm]
- Meß-Software QUINDOS für:
- geometrische Grundelemente
- Form- und Lageabweichungen
- 2D- und 3D-Besteinpassung
- Stirn- und Kegelradverzahnungen
- Gewinde
- DMIS-Interpreter
