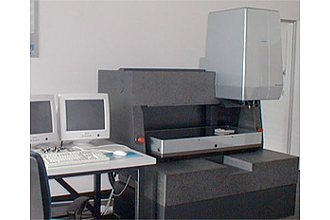

CNC-Multisensorkoordinatenmessgerät Video-Check IP 800x400
Otto-von-Guericke-Universität Magdeburg
Institut für Fertigungstechnik und Qualitätssicherung
G12
Universitätsplatz 2
39106 Magdeburg
Tel.:+49 391 6758568
Fax:+49 391 6742370
Gerätebeschreibung
- vier Koordinaten (x, y, z, A)- Motor-Zoomoptik mit programmierbarem Arbeitsabstand
- Foucault-Lasertaster
- Werth-Fasertaster
- schaltender Taster Renishaw TP 200
- Messvolumen: 800 x 400 x 200 mmł
- Unsicherheit (Achse) E1 = (1.1 + L[mm]/500) [µm]
- Unsicherheit (Raum) E3 = (2.0 + L[mm]/300) [µm]
- Meß-Software Win-Werth für:
- geometrische Grundelemente
- Form- und Lageabweichungen einschl. MMC + Tschebyscheff
- 2D-Besteinpassung + Toleranzfit
- Kontur
- Videofunktion
