Vermeidung von Kaltrissen in UP-Dickblechschweißungen aus hochfesten Stählen

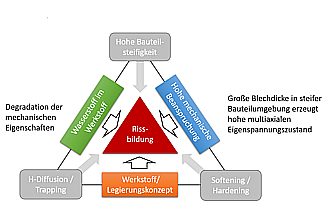

Bisher wird gefüge- und legierungsspez. Diffusionsverhalten und der Einfluss unterschiedlicher Wärmeführung auf die verzögerte Kaltrissbildung in UP-geschweißten Grobblechen nur bedingt berücksichtigt. Aufgrund der hohen Aufschmelzung beim UP-Schweißen verändert sich die lokale chemische Zusammensetzung beim Zusammentreffen unterschiedlicher Legierungskonzepte von Grundwerkstoff und Schweißgut (SG). Dies beeinflusst die Wasserstoffdiffusion und das mechanische Verhalten von WEZ und SG. Zusätzlich ist die Interaktion des Wasserstoffs mit einem risskritischen Gefüge unter erhöhter mehraxialer mechanischer Beanspruchung (durch die behinderte Bauteilschrumpfung bei großen Blechdicken) für hochfeste UP-geschweißte Stähle wie S690 nahezu unbekannt. Für die Industrie und insbesondere KMU ergibt im deshalb die Notwendigkeit der Sicherstellung der schweißtechnischen Verarbeitung der Werkstoffe in den notwendigen Dicken. Bei dickwandigen und daher sehr steifen Konstruktionen aus hochfesten UP-geschweißten Grobblechen ist mit erhöhter Kaltrissgefahr zu rechnen. Diese vor dem UP-Schweißen auszuschließen, ist wesentliches Projektziel. Dies wird erreicht durch Empfehlungen zur Wärmeführung beim UP Schweißen von metallurgisch günstigen Grundwerkstoff-Schweißzusatz-Kombinationen zur Erreichung einer hohen Kaltrissbeständigkeit. Basierend auf gefüge-, chemie- und temperaturabhängigen Diffusionskoeffizienten sowie Wasserstoffreifsetzungstemperaturen werden. Nachwärmtemperaturen bzw. -haltezeiten zur Wasserstoffreduktion ermittelt, in Hydrogen-Removal-Heat-Treatment (HRHT) Diagrammen zusammengefasst und den Anwendern als Richtlinien zur Verfügung gestellt. Bauteilschweißungen unter äußerer definierter Schrumpfbehinderung ermöglichen die Verifizierung der HRHT-Prozeduren an unterschiedlichen Grundwerkstoff-Schweißzusatz-Kombinationen unter realen Steifigkeitsverhältnissen und somit die direkte Bauteilübertragbarkeit.
