Ein physikalisch motiviertes Verschleißmodell für Kettentriebe in PKW-Motoren
Projektbearbeiter:
MSc. Robert Tandler
Finanzierung:
Industrie;
Ein physikalisch motiviertes Verschleißmodell für Kettentriebe in PKW-Motoren

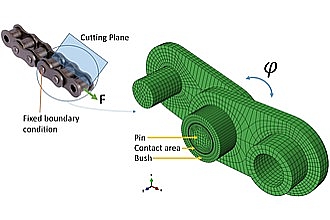

FEM-Modell eines Kettengliedes
Kettentriebe werden in Ottomotoren vielfach zum Antrieb von Nockenwellen, Ausgleichswellen oder Pumpen eingesetzt. Sie sind im Motorbetrieb komplexen mechanischen Beanspruchungen ausgesetzt, welche zu Verschleiß zwischen Bolzen und Lasche in einzelnen Kettengliedern und damit insgesamt zu einer Längung der Kette führen. Diese Längung kann ab einer bestimmten Ausprägung nicht mehr vom verwendeten Spannsystem ausgeglichen werden. Als Folge davon treten unliebsame Geräusche wie Heulen oder Rasseln auf, und es kann in Extremfällen auch zu Motorschäden kommen, z.B. beim Überspringen der Kette über einzelne Zähne oder bei Kettenrissen. Aktuell vorliegende Verschleißprobleme machen deutlich, dass im realen Kundenbetrieb Verschleißmechanismen auftreten, die bisher in der Auslegung nicht abgebildet werden.
Es ist daher Ziel des Projektes, ein physikalisch motiviertes Verschleißmodell für Kettentriebe zu erstellen, mit dem eine verbesserte Aussage über die Lebensdauer eines Kettentriebes im realen Kundenbetrieb möglich ist. Das Modell soll grundsätzlich auf den relevanten physikalischen Parametern des tribologischen Systems (z.B. Geometrie, Oberflächenkennwerte, Härte, Eigenspannungen etc.) basieren, zum anderen aber auch den Einfluss wesentlicher Randbedingungen im Motorbetrieb wie Fahrprofil und Ölqualität (z. B. Viskosität, Säure- oder Rußgehalt etc.) abbilden. Mit solch einem Modell sollen Verschleißgeschwindigkeiten für den Kettentrieb in Abhängigkeit vom Betriebszustand des Motors ermittelt werden können.
Im Projekt wird der Kettenverschleiß mit Hilfe eines dynamisches Kontaktproblems zwischen Bolzen und Lasche unter wechselnden Schmierungsrandbedingungen betrachtet, wobei erschwerend hinzu kommt, dass sich die Kontaktpartner Bolzen und Lasche durch den Umlauf der Kette um die Kettenräder unter einer periodisch schwankenden Normalkraft (Trumkraft) permanent in einem bestimmten Winkelbereich gegeneinander verdrehen. Die physikalische Modellbildung führt zu einem komplexen zeitabhängigen nichtlinearen Differentialgleichungssystem, das nur numerisch unter Nutzung der FEM (Finite-Element-Methode) gelöst werden kann. Erforderliche Eingangsparameter für die Berechnungen müssen dabei experimentell ermittelt werden [1]. Die zeitlich veränderlichen Belastungen der Bolzen-Hülse-Verbindung während eines Kettenumlaufs werden mit Hilfe von Mehrkörpersimulationen gewonnen. Besondere Überlegungen und Entwicklungen waren erforderlich, um (a) zu einem physikalisch begründeten Verschleißmodell zu gelangen, (b) das sich daraus ergebende nichtlineare Kontaktproblem zwischen Hülse und Bolzen geeignet zu beschreiben [2]-[6], © ein ausreichend genaues, jedoch von der Elementanzahl her reduziertes 3D-FEM-Modell zu entwickeln sowie (d) durch eine geeignete Extrapolation die extremen Rechenzeiten für die Zeitablaufrechnung auf ein akzeptables Maß zu begrenzen ohne die Ergebnisgenauigkeit wesentlich zu verschlechtern. Nur durch diese Entwicklungen war es beispielsweise möglich, den Kettenverschleiß nach einer Motorlaufzeit von 50.000 km zu berechnen. Der numerisch berechnete Kettenverschleiß wird mit Ergebnissen bewertet, die durch Messungen an realen Fahrzeugketten aus Kundenfahrzeugen gewonnen wurden. Die ersten Simulationsergebnisse zeigen, dass es mit der für die Verschleißberechnung entwickelten neuen Methodik möglich ist, realistische Vorhersagen des Kettenverschleißes zu gewinnen [7].

[1] Tandler, R., Bohn. N., Gabbert, U., Woschke, E.: Analytical wear model and its application for the wear simulation in automotive bush chain drive systems, Wear, Volumes 446-447, 15 April 2020, 203193, https://doi.org/10.1016/j.wear.2020.203193.
[2] Tandler, R., Bohn, N., Gabbert, U., Woschke, E.: Experimental investigation of the internal friction in automitive bush chain drives systems, Tribology International, Vol. 140 (2019), Article 105871, https://doi.org/10.1016/j.triboint.2019.105871.
[3] Gabbert, U.: Berücksichtigung von Zwangsbedingungen in der FEM mittels Penalty-Funktions-Methode, Technische Mechanik 4, 1983, Heft 2, S.40-46.
[4] Buczkowski,R., Kleiber,M., Gabbert,U.: On linear and higher order standard finite elements for 3D-nonlinear contact problems. Computers and Structures Vol. 53 (1994), No. 4, pp.817-823.
[5] Gabbert, U., Graeff-Weinberg, K.: Eine pNh-Elementformulierung für die Kontaktanalyse. ZAMM 74 (1994), 4, pp. 195-197.
[6] Buczkowski, R., Gabbert, U.: Finite-Elemente-Formulierung des 3D-Kontaktproblems unter Berücksichtigung eines verfestigenden Reibungsgesetzes. ZAMM Vol. 76, 1996, Supplement 5, pp. 81-83.
[7] Weinberg, K., Gabbert, U.: An adaptive pNh-technique for global-local finite element analysis. Engineering Computations: Int. J. Comp.-Aided Engng and Software, Vol. 19 No. 5, 2002, pp. 485-500.

Anmerkungen

Gemeinsam mit Junior Prof. Elmar Woschke betreutes externes Promotionsprojekt der BMW AG München
