DE 20 2005 008 774.U1 Verfahren und Schaltungsanordnung zur Messung der Strömungsgeschwindigkeit eines Fluids
Projektleiter:
Projektbearbeiter:
Reinhard Dr.-Ing. Mikuta,
Edmund P. Prof. Dr.-Ing. Burte
Finanzierung:
Haushalt;

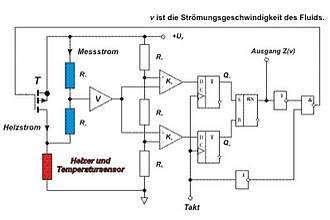

Die Erfindung betrifft ein Verfahren und eine Schaltungsanordnung zur Messung der Strömungsgeschwindigkeit eines Fluids, d. h. eines gasförmigen oder flüssigen Mediums, mittels eines Sensors mit temperaturabhängigem elektrischen Widerstand, der auf einem Substrat aufgebracht ist und mit dem Fluid in thermischem Kontakt steht. Zu den bekannten Verfahren zur Messung der Strömungsgeschwindigkeit mittels eines einzigen Sensor gehören Varianten, bei denen die Heizleistung bestimmt wird, die zum Aufheizen des Sensors auf eine vorgebbare Temperatur notwendig ist, sowie Varianten, bei denen die Aufheiz- und/oder Abkühlzeit des Sensors in einem Temperaturintervall bestimmt wird. Allgemein bekannt ist auch die Verwendung einer gepulsten Heizspannung zum Aufheizen des Sensors, wobei in den Pausen der Heizspannungspulse mittels einer an den Sensor angelegten niedrigen Messspannung die Sensortemperatur ausgewertet wird.Charakteristisch für die Erfindung ist, dass der auf dem Substrat angeordnete Sensor mit temperaturabhängigem elektrischem Widerstand sowohl als Heizer als auch als Temperatursensor fungiert, sodass auf den sonst üblichen separaten Temperatursensor verzichtet wird. Diese Maßnahme macht die Messung der Windgeschwindigkeit richtungsunabhängig. Dadurch wird außerdem erreicht, dass die Messung der Heizertemperatur trägheitslos erfolgt, weil Heizer- und Temperaturfühlerwicklung identisch sind.
Schlagworte
Schaltungstopologie, Sensor, fluid flow
Kontakt

Prof. Dr. Edmund P. Burte
Universitätsplatz 2
39106
Magdeburg
Tel.:+49 391 6758447
